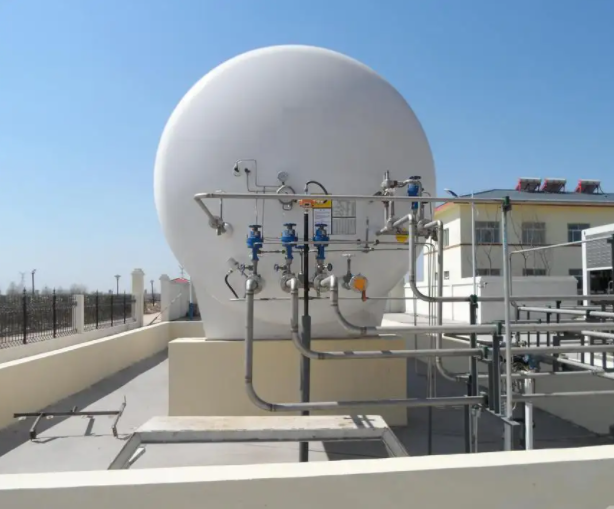

工業內窺鏡在儲罐內表面缺陷檢測的應用案例

近日我公司產品應用工程師來到某大型熱水器生產企業，采用工業內窺鏡對儲水罐內表面缺陷進行檢測。工業內窺鏡可用于進行：

1.內腔涂層檢查：檢查內涂層的表面裂紋、起皮、拉線、劃痕、凹坑、凸起、凹坑、腐蝕等外觀缺陷。

2. 焊縫表面缺陷檢查：檢查焊縫內表面裂紋、氣孔、夾渣、弧坑、焊瘤、未焊透及焊漏等。

3、內部多余物檢查：在清除焊縫表面飛濺物、氧化皮、凹坑、油漆及銹蝕等物之后，再觀察儲罐內腔是否存在殘余內屑，外來物等多余物，以進行進一步的清理。

適用范圍：

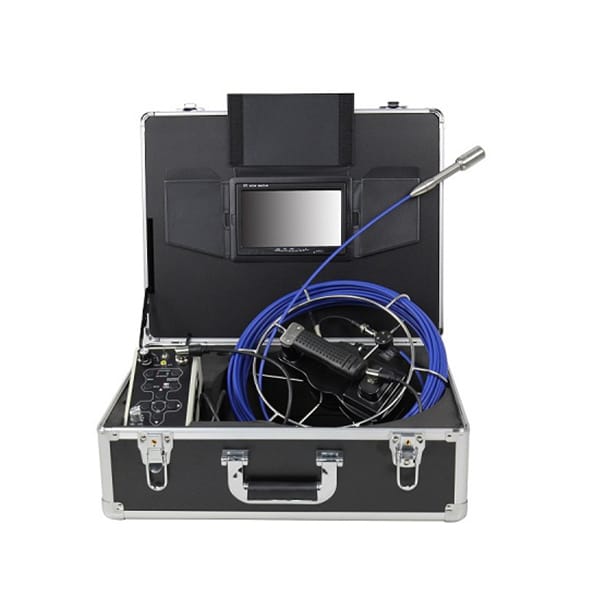

西森姆SEESEM工業內窺鏡內窺鏡，圖像更清晰，更為輕巧便攜、探頭360°轉向，轉向精準，操作靈活、功能強大，大大提高了部件內表面檢查的適用范圍。工業內窺鏡除了可有效觀察儲水罐內部狀況，還可對其它類型的儲罐、容器、管道內部的焊疤、焊縫、焊縫成形及清潔度進行檢測，在生產、安裝及使用維護等各個過程中，均可以發揮重要作用。

客戶將西森姆SEESEM工業內窺鏡與某品牌進行了對比，對西森姆SEESEM兩款高清工業內窺鏡S40的觀測結果表示滿意，尤其認可電動導向控制百萬高清工業內窺鏡S40系列，因其在圖像清晰度、畫面流暢性、可操控性上更勝一籌。seesem西森姆工業內窺鏡為儲罐內表面缺陷檢測提出了更好的應用解決方案，這給相關行業帶來了更好的產品應用范例。

工業內窺鏡相關知識：

對于目前工業內窺鏡市面上的產品要如何分類？西森姆SEESEM工業內窺鏡通過成像形式大致分為:光學鏡、光纖鏡、電子內窺鏡、視頻內窺鏡這四類,接來我們分別介紹他們的作用及功能

光學鏡是完全將內部的物像通過光的傳輸,沒有失真地傳到檢測者的眼睛,所以成像非常保真,也是這幾種鏡子中清晰度最高的.光學鏡是工業內窺鏡的初級產品,多用于檢測條件單一、重復檢測的工作環境,如鍋爐受熱面管排制作中短接對接焊縫根部的目視檢測等. 光纖鏡原理和光學鏡大同小異,為了進入較細小的孔內,可以通過控制系統改變月鏡角度達到榆測位置.缺點是圖像由光纖傳送,傳送中有一定損耗,圖像清晰度差。

電子內窺鏡,不但具備了硬性窺鏡和纖維窺鏡的技術性能,而且增加了計算機應用技術可供多人同時觀看清晰的圖像,并有圖像計量處理等功能.圖像質量的優劣直接影響著內窺鏡的使用效果,也標志著內窺鏡技術不斷提高、不斷完善的發展進程.電子內窺鏡的出現,使圖像質量提高到一個嶄新的水平.目前工業用內窺鏡都屬于電子內窺鏡范疇,電子內窺鏡是繼第一代硬式胃鏡和第二代光導纖維內鏡之后的第三代內窺鏡.工業視頻內窺鏡采用CCD芯片,1∕3彩色攝像機,3.5寸彩色液晶顯示器.其工作原理是通過物鏡成像傳至CCD耙面上,然后CCD再把光像轉變成電子信號,把數據轉送至視頻內窺鏡控制組,再由該控制組把影像輸出至監視器或計算機上,這樣經過圖像處理器便可"重建"高清晰度的、色彩逼真的圖像。

視頻內窺鏡是通過CCD相機將物體內表面的情況拍攝,然后通過視頻終端顯示,它集光、機、電、圖像處理軟件于一體,但要注意產生放大缺陷的狀況.操作者可利用高倍清晰彩色CCD,將觀察到的疑點及探傷部位借助獨有的專業軟件處理系統進行凍結、放大、分析、測量、打印,報告,極大地提高了判斷管道內壁探傷部位的準確性.隨著計算機技術的發展,研究者們將傳統的內窺技術逐步與其結合,開發出許多新型的內窺技術產品,它們通常是由硬件系統和軟件系統組成:硬件系統完成內窺圖的采集與觀察功能;軟件系統完成內窺圖像的分析、處理和測量等功能.

 新型視頻內窺系統都采用視頻成像,內窺探頭更小,操作更靈活性.更重要的是它們不僅僅局限于觀察-目視檢測,可以進行目標區域的三維測量功能,從而對傳統內窺技術的缺陷進行了改進。
